角接触球轴承安装图例

时间:2020-12-15 09:35:06 点击:4571 次 来源:伊川县中大轴承有限公司

轴承的安装决定了工作设备正常运行,根据不同适用环境应选择合适的安装方式,对于有多种安装方式的角接触球轴承来说,了解各种方式的受力特点,安装图例,才能更好的选择与应用,下面我们就来详细了解一下不同安装方式的角接触球轴承安装图例。

角接触球轴承安装图例

角接触球轴承安装方式有四种,分别是角接触轴承背对背DB安装,角接触轴承面对面DF安装,单列安装与串联DT安装方式。安装方式的不同在于受力点的不同。下面我们就来了解一下各种方式的安装方法。

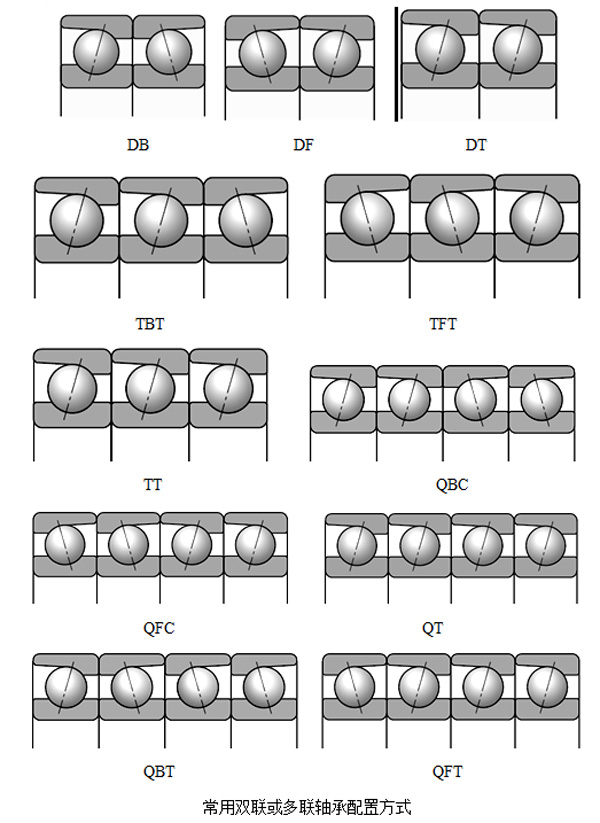

角接触球轴承常用配置方式图

1、背对背(两轴承的宽端面相对)安装

背对背DB安装时,载荷作用中心处于轴承中心线之外;力作用点跨距较大,故悬臂端刚性较大,当轴受热伸长时,轴承游隙增大,轴承不会卡死破坏。

安装注意事项

当调整背对背轴承配置时,将锁紧螺母或螺栓拧到端板中,并偶尔转动一下轴。

对于具有游隙的轴承配置,使用千分表测量剩余轴向游隙。如果剩余游隙过大,请拧紧锁紧螺母或端板螺栓。如果剩余游隙过小,请卸下轴承,然后重新开始。

对于预紧的轴承配置,不宜使用千分表直接进行测量。实际上,应使用间接方法,例如通过配合、位移测量或摩擦力矩控制来调整预紧。

如果在两个轴承内圈之间使用了隔套,则可以相应地磨削隔套的宽度,以设置所需的游隙或预紧。

角接触球轴承安装图

2、面对面(两轴承的窄端面相对)安装

面对面DF安装时,载荷作用中心处于轴承中心线之内;结构简单、拆装方便,当轴受热伸长时,轴承游隙减小,容易造成轴承卡死,因此要特别注意轴承游隙的调整。

安装注意事项

如有可能,建议在轴处于垂直位置时调整面对面轴承配置,这样就可以将下面的轴承作为支撑。

测量外圈侧面与轴承座侧面之间的距离。根据所需的轴向游隙或运行时所需的预紧,确定端盖所需的肩宽。必要时,确定要插入到轴承座与端盖之间或者外圈与端盖之间的垫片的必要厚度。

安装终形成的端盖(和垫片),并将轴承配置转回到水平位置。

对于具有游隙的轴承配置,使用千分表测量剩余轴向游隙,以便验证调整结果。

对于预紧的轴承配置,不宜使用千分表直接进行测量。实际上应使用间接方法,例如通过配合、位移测量或摩擦力矩控制来调整预紧。

当运行时,由于温度上升、内外圈之间的温差以及其他一些因素,例如速度和载荷,游隙通常会减小(预紧增加)。

3、串联排列(两轴承的宽端面在一个方向)安装

串联DT安装的,这时载荷作用中心处于轴承中心线同一侧;它适合轴向载荷大,需多个轴承联合承担的情况。

4、单列安装

单列安装时,轴承承受的轴向载荷较小。

5、安装注意事项

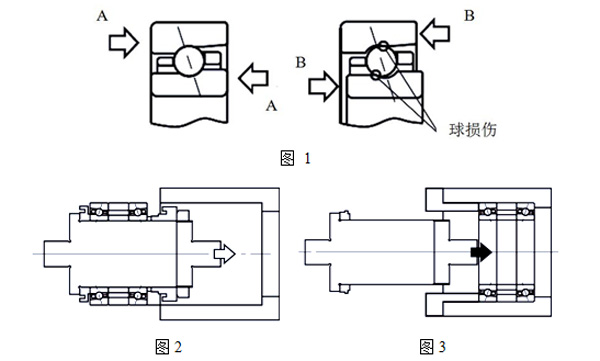

角接触球轴承的安装,因结构上原因,单个轴承只能承受一个方向的轴向载荷。因此,安装到轴或轴承座时,使外部载荷只施加于可承受载荷一侧而非另一侧。角接触球轴承受力方向如图1,如果沿“B”方向施加载荷,可能使球损伤。

此外,对于配对轴承,面对面组合及背对背组合,其装入轴、轴承座的顺序不同,这一点务必注意。

背对背组合时,先将轴承组装到轴上,紧固轴螺母施加预紧,再将轴和轴承装入轴承座,用压盖进行轴向紧固(图2)。

面对面组合时,先将轴承组装入轴承座,拧紧压盖施加预紧,再将轴装入轴承内圈,紧固轴螺母(图3)。

安装总则

在安装精密及超精密级角接触球轴承时必须遵守以下规则:

◆安装区域必须干净没有灰尘;

◆轴承远离灰尘、污染和水。污染物对轴承的运转、噪音和寿命有极大的负面影响;

◆开始安装前,熟悉研究终装配图;

◆安装之前,检查当前轴承是否与图纸要求相符;

◆检查轴和轴承座是否清洁,检查它们的尺寸和几何精度;

◆不能使轴承过分降温。冷凝产生的湿气会导致轴承和轴承座产生腐蚀;

◆脂润滑的轴承必须在安装之前添加润滑脂;

◆安装的时候保证安装力不通过滚动体;

◆对于过盈配合,需要给相关部件加热,通常加热温度到+60℃~+70℃就足够了。采用感应加热方式;

◆轴向固定需注意螺母的锁紧力;

◆检查轴承布置功能是否正常。

以上就是关于角接触球轴承安装图例介绍,中大专注生产精密角接触球轴承,不仅将为您提供合适的轴承选型,还将提供安装技术指导,欢迎广大客商咨询。
