角接触球轴承基本常识有哪些?四个方面来解说

时间:2021-01-12 14:02:26 点击:1067 次 来源:伊川县中大轴承有限公司
       轴承是工业领域重要的应用工具,是机械设备不可或缺的关键性零部件,其主要作用在于支撑机械旋转体,保证机械旋转体的运行通畅,降低机械运动过程中的摩擦系数,确保其回转精度。轴承发展历史悠久,并衍生出许多类型的产品,如滑动轴承、关节轴承、滚动轴承、滚针轴承、法兰轴承等,其中精密角接触球轴承属于滚动轴承的一种,也是机械生产制造行业常用的一种轴承。下面中大小编为大家分享一下角接触球轴承基本常识有哪些吧。

  角接触球轴承的内、外圈上都有滚道,而且内、外圈能沿轴承轴向作相对位移,因此角接触球轴承可同承受径向负荷和轴向负荷,能在较高的转速下工作。

  接触角为径向平面内球和滚道的接触点连线与轴承轴线的垂直线间的角度。接触角越大,轴向承载能力越高。在轴向力作用下,接触角会增大。


  一、角接触球轴承的主要型号


  1、α=15°的角接触球轴承(70000C型);

  2、α=25°的角接触球轴承(70000AC型);

  3、α=40°的角接触球轴承(70000B型);

  4、背靠背成对双联角接触球轴承[70000C(AC、B)/DB型];

  5、面对面成对双联角接触球轴承[70000C(AC、B)/DF型];

  6、串联成对双联角接触球轴承[70000C (AC、B)/DT型];

  7、有装球缺口的双列角接触球轴承(00000型);

  8、无装球缺口的双列角接触球轴承(00000A型);

  9、无装球缺口,一面带防尘盖的双列角接触球 轴承(00000A-Z型);

  10、无装球缺口,两面带防尘盖的双列角接触球轴承 (00000A-2Z型);

  11、无装球缺口,一面带密封圈的双列角接触球轴承(00000ARS型);

  12、无装球缺口,两面带密封圈的双列角接触球轴承(00000A-2RS型);

  13、四点角接触球轴承(QJ0000型)。


  二、角接触球轴承的大致分类


  根据滚动体的列数不同,角接触球轴承可以分为单列角接触球轴承和双列角接触球轴承两种。


  1、单列角接触球轴承


  单列角接触球轴承只能承受一个方向的轴向负荷,在承受径向负荷时,将引起附加轴向力。并且只能限制轴或外壳在一个方向的轴向位移。角接触球轴承的接触角为40度,因此可以承受很大的轴向负荷。角接触球轴承是非分离型的设计,内外圈的两侧的肩部高低不一。为了提高轴承的负载能力,会把其中一侧的肩部加工得较低,从而让轴承可装进更多的钢球。

  单列角接触球轴承只能承受一个方向的轴向载荷,在承受径向载荷时,会引起附加轴向力,必须施向相应的反向载荷,因此,该种轴承一般都成对使用。


  2、双列角接触球轴承


  双列角接触球轴承能承受较大的径向负荷为主的径向和轴向联合负荷和力矩负荷,限制轴的两方面的轴向位移。主要用于限制轴和外壳双向轴向位移的部件中双列角接触球轴承内、外圈之间的可倾斜性有限,允许倾斜角取决于轴承的内部间隙、轴承尺寸、内部设计及作用于轴承上的力和力矩,而允许倾斜角应保证轴承内不会产生过高的附加应力。若轴承内、外圈之间存在倾斜角,将影响轴承的寿命,同时造成轴承运转精度下降,运转噪声增大。

  双列角接触球轴承一般采用尼龙保持架或黄铜实体保持架。

  双列角接触球轴承安装时应注意,虽然轴承可承受双向轴向载荷,但若一侧有装球缺口时,则应注意不要让主要轴向载荷通过有缺口的一侧沟边。在轴承使用时应注意使不带装球缺口的一侧滚道承受主要载荷。

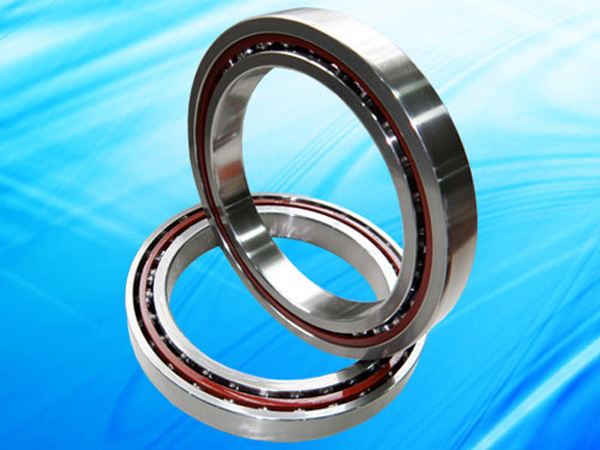

  角接触球轴承


  三、角接触球轴承的精度等级


  角接触球轴承精度等级包括尺寸公差和旋转精度。精度由低到高表示为P0(普通)、P6(P6X)、P5、P4、P2。此外,欧美品牌中也用P3、P7、P9表示精度等级,P3相当于ISO和JIS标准的P6级,P7相当于P4级, P9相当于P2级。


  四、角接触球轴承的配置方式



  1、背对背配置


  后置代号为DB (如70000/DB),背对背配对的轴承的载荷线向轴承轴分开。可承受作用于两个方向上的轴向载荷,但每个方向上的载荷只能由一个轴承承受。背对背安装的轴承提供刚性相对较高的轴承配置,而且可承受倾覆力矩。


  2、面对面配置


  后置代号为DF (如70000/DF),面对面配对的轴承的载荷线向轴承轴汇合。可承受作用于两个方向上的轴向载荷,但每个方向上的载荷只能由一个轴承承受。这种配置不如背对背配对的刚性高,而且不太适合承受倾覆力矩。这种配置的刚性和承受倾覆力矩的能力不如DB配置形式,轴承可承受双向轴向载荷。


  3、串联配置


  后置代号为DT (如70000/DT),串联配置时,载荷线平行,径向和轴向载荷由轴承均匀分担。但是,轴承组只能承受作用于一个方向上的轴向载荷。如果轴向载荷作用于相反方向,或如果有复合载荷,就必须增加一个相对串联配对轴承调节的第三个轴承。这种配置也可在同一支承处串联三个或多个轴承,但只能承受单方向的轴向载荷。通常,为了平衡和限制轴的轴向位移,另一支承处需安装能承受另一方向轴向载荷的轴承。

  以上就是关于角接触球轴承基本常识有哪些的相关内容介绍。通过上述内容可知,角接触球轴承是应用非常广泛的一种轴承,性能出众,可承受双向负荷,因此用途较广。伊川县中大精密轴承有限公司生产多种型号的角接触球轴承,产品质量优异,性能良好,精度高,材质好,工作效率高,欢迎有需要的客户致电咨询。
