角接触球轴承常见配对方式有哪些?六种方式可选用

时间:2020-12-17 16:27:40 点击:3214 次 来源:伊川县中大轴承有限公司
       角接触球轴承的突出特点是能承载径向和轴向的双向载荷,比一般轴承具有更高的承载性能,通过多套单列组配或者单套双列轴承使用,在机床等精密设备中满足了高转速和高刚度的要求,被广泛应用于高速、高精度运行场合。角接触球轴承的安装多是配对安装,下面中大小编为大家分享一下角接触球轴承常见配对方式有哪些吧。


  一、背对背配置


  背对背安装代号DB。背对背安装时,轴承的接触角线沿回转轴线方向扩散,可承受作用于两个方向上的轴向载荷,抗变形能力强,但每个方向上的载荷只能由一个轴承承受。背对背安装的轴承提供刚性相对较高的轴承配置,而且可承受倾覆力矩。


  二、面对面配置


  面对面配置代号为DF。面对面安装时,轴承的接触角线朝回转轴线方向收敛,其承载刚性较小,可以增加轴承的预加载荷。

  面对面配置的角接触球轴承可承受作用于两个方向上的轴向载荷,但每个方向上的载荷只能由一个轴承承受。这种配置不如背对背配对的刚性高,而且不太适合承受倾覆力矩。


  三、串联配置


  串联配置代号DT。串联安装时,轴承的接触角线平行,径向和轴向载荷由轴承均匀分担,可承载同一方向的工作载荷。这种配置通常只能承受单方向的轴向载荷。如果轴向载荷作用于相反方向,或如果有复合载荷,就必须增加一个相对串联配对轴承调节的第三个轴承。这种配置也可在同一支承处串联三个或多个轴承,但只能承受单方向的轴向载荷。因此,为了平衡和限制轴向稳定性,两对串联排列的轴承会在轴的两端对称安装。

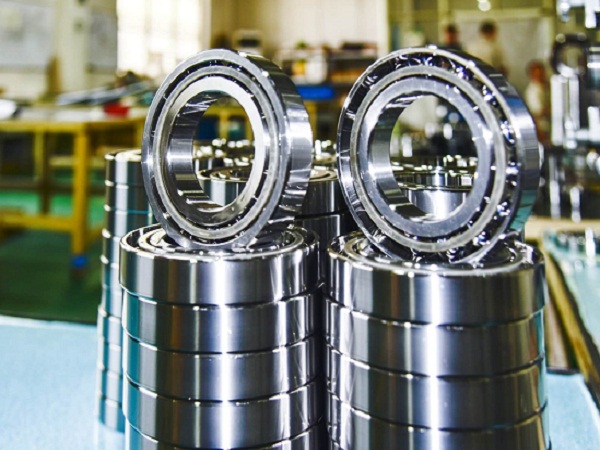

角接触球轴承

  四、三联配置


  三联安装时,可以承受径向载荷和两个轴向载荷。但是轴承的载荷力分配不均匀,在高速旋转时,有可能造成轴承受伤,所以三联配置不适合高速旋转。


  五、四联配置


  四联安装时,可以承受径向载荷和两个方向轴向载荷。在同样内部游隙的情况下,其预紧力和刚度为成对组配轴承的2倍,可承受的极限轴向载荷相对较大。


  六、配置


  组配角接触球轴承是通过修磨内,外圈非基面严格控制终磨平面尺寸公差,使内外圈宽度等高。组配的方法是精密机床上安装不需要复杂的调整过程,便可得到需要的预载荷。

  以上就是角接触球轴承常见配对方式有哪些的相关内容介绍。通过上述内容可知,角接触球轴承的安装较为复杂,一般会使用配对安装,并需采用预加载荷。若安装得好,可使机械的工作精度、运行性能、寿命大大提高。当然除了配对安装,用户也可选择配置轴承根据不同场合需要组合使用。伊川县中大精密轴承有限公司生产各类角接触球轴承,是高质量的角接触球轴承厂家,产品质量好,精度高,性能稳定,应用广泛,欢迎有需要的客户致电咨询。
