角接触球轴承凸出量有哪些测量方法及其具体步骤?

时间:2020-12-17 16:31:16 点击:1320 次 来源:伊川县中大轴承有限公司
       角接触球轴承是众多轴承的类型之一,具有很好的精度,可以承受两个方面(径向和轴向)的负荷,因此有着广泛的应用。但是,角接触球轴承在使用过程中也会存在各种各样的工作参数要注意,例如凸出量。角接触球轴承的凸出量是指对单个轴承施加预载荷后,轴承同端面处内圈端面凸出外圈端面的距离。内圆端面凸出时凸出量为“+”值、凹进时为“-”值。角接触球轴承凸出量是影响轴承使用性能的重要参数,凸出量值的测量是组配过程必要的程序,需配置专门仪器进行测量。那么,角接触球轴承凸出量有哪些测量方法呢?其具体步骤是怎样的?下面,中大小编为大家分享一下相关知识吧。


  一、气动加压测量


  大批量生产组配角接触球轴承的厂家大都采用气动加压测量方法。

  测量具体步骤:

  1、将气源打开、电源合闸,按需要的工作状态调整好各气路元件,将基准件装入心轴进入测量位置,施加所需负荷,调整好测量表基准值后,取下基准件。

  2、将被测轴承装入心轴,以外圈基准端面定位,在内圈下端面施加规定的垂直端面的轴向力(即测量负荷)。

  3、测量内圈非基准端面对外圈基准端面相对高度差,通过旋转主轴测出凸出量的至大值和至小值。


  二、杠杆加压测量


  少量生产或小型组配角接触球轴承的厂家多采用杠杆加压测量方法。

  测量具体步骤:

  1、按测量负荷调整配重位置,将基准件装入心轴进入测量位置,启动杠杆施加所需负荷,调整好测量表基准值后,取下基准件。

  2、将被测轴承装入心轴,以外圈基准端面定位,在内圈下端面由杠杆施加垂直端面的轴向力(即测量负荷)。

  3、测量内圈非基准端面对外圈基准端面相对高度差,通过旋转心轴测出凸出量的至大值和至小值。

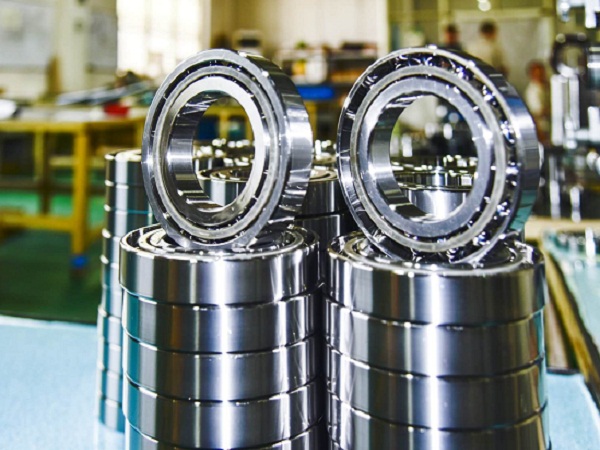

角接触球轴承

  三、代用仪器测量


  偶尔生产组配角接触球轴承的厂家在不具备测量仪器的情况下,常常采用代用仪器测量方法。需要注意的是,采用代用仪器测量轴承凸出量时,代用仪器可用改进后的端摆仪器或高度测量仪。

  测量具体步骤:

  1、将基准件装入仪器定位心轴进入测量位置,调整好测量表使基准值指针为0,取下基准件。

  2、将被测轴承装入定位心轴,以内圈下端面定位,在外圈基准端面施加垂直端面的轴向力(即测量负荷套),以外圈非基准端面为测量点,通过旋转心轴测出凸出量的至大值和至小值。

  3、测量内圈非基准端面对外圈基准端面相对高度差,之后可算出凸出量。

  以上就是关于角接触球轴承凸出量有哪些测量方法及其具体步骤的相关内容介绍。通过上述内容可知,角接触球轴承的凸出量主要有上述三种测量方法,在测量时根据实际情况选择适合的测量方法。伊川县中大精密轴承有限公司生产各个型号的角接触球轴承,产品质量优异,性能稳定,各种工作参数都达标,欢迎有需要的客户致电咨询。
