角接触球轴承有哪些结构类型及其基本性能?

时间:2021-05-24 17:15:01 点击:1366 次 来源:伊川县中大轴承有限公司
       角接触球轴承作为主要的轴承品种之一,在工业生产领域有着重要的应用。角接触球轴承可同时承受径向负荷和轴向负荷,能适应转速较高的工作环境。角接触球轴承不仅性能出众,而且有诸多不同结构类型,因此得到广泛应用。那么,角接触球轴承有哪些结构类型呢?角接触球轴承的基本性能都有哪些嗯?下面。中大小编为大家分享一下相关知识吧。

  一、角接触球轴承的结构类型


  1、单列角接触球轴承


  单列角接触球轴承只能承受一个方向的轴向负荷,在承受径向负荷时,将引起附加轴向力,必须施加相应的反向轴向载荷,因此该种轴承一般都成对使用。并且只能限制轴或外壳在一个方向的轴向位移。角接触球轴承的接触角为40°,因此可以承受很大的轴向负荷。

  单列角接触球轴承有分离型和不可分离型两种。分离型角接触球轴承基本型为S70000型。SN70000型为内圈可分离型,其内圈和外圈可以分别安装,适用于安装条件受限制部位。不可分离型角接触球轴承的内圈和外圈不能分开安装,其接触角分别15°、25°和40°三种,角接触球轴承锁日可分设在内圈或外圈上。锁口在内圈上轴承的极限转速高于锁口在外圈上轴承的极限转速。

  2、双列角接触球轴承


  双列角接触球轴承能承受较大的以径向载荷为主的径向、轴向联合载荷和力矩载荷,它能限制轴或外壳的双向轴向位移,接触角为30°。主要用于限制轴和外壳双向轴向位移的部件中。

  双列角接触球轴承内、外圈之间的可倾斜性有限,允许倾斜角取决于轴承的内部间隙、轴承尺寸、内部设计及作用于轴承上的力和力矩,而至大允许倾斜角应保证轴承内不会产生过高的附加应力。若轴承内、外圈之间存在倾斜角,将影响轴承的寿命,同时造成轴承运转精度下降,运转噪声增大。

  双列角接触球轴承一般采用尼龙保持架或黄铜实体保持架。双列角接触球轴承安装时应注意,虽然轴承可承受双向轴向载荷,但若一侧有装球缺口时,则应注意不要让主要轴向载荷通过有缺口的一侧沟边。在轴承使用时应注意使不带装球缺口的一侧滚道承受主要载荷。

  3、四点角接触球轴承


  四点接触球轴承是一种分离型轴承,也可以说是一套可承受双向轴向载荷的角接触球轴承。其内、外圈滚道是桃型的截面,当无载荷或是纯径向载荷作用时,钢球和套圈呈现为四点接触,这也是这个名称的由来。

  四点角接触球轴承在纯轴向载荷作用下,钢球与套圈为两点接触,可承受双向轴向载荷。该种轴承还可以承受力矩载荷,兼有单列和双列角接触球轴承的功能。该种轴承只有形成两点接触时才能保证正常工作。

  四点角接触球轴承QJ0000型(17600型)具有双半内圈,QJF00型(116000型)具有双半外圈,接触角为35°。

  4、双向推力角接触球轴承


  双向推力角接触球轴承的特点是可以同时承受径向和轴向载荷的联合载荷,限制轴的两方面的轴向位移。它是由外圈、内圈、钢球、保持架组成,能在较高的速度下稳定地工作。

  安装时应注意,虽然轴承可承受双向轴向载荷,但若一侧有装球缺口时,则应注意不要让主要轴向载荷通过有缺口的一侧沟边。

  双向推力角接触球轴承与双列圆柱滚子轴承配套使用可以承受双向轴向载荷。分为2344和2347两个系列,2344系列用于与双列圆柱滚子轴承锥孔小配合,而2347与大配合。

  5、成对安装角接触球轴承


  成对安装角接触球轴承是由两套相同规格的单列角接触球轴承以不同的组配方式构成,按其外圈端面的组合可以分为:串联配置(70000/DT)、背靠背配置(70000/DB)和面对面配置(70000/DF)三种型式。

  该种轴承能承受以径向载荷为主的径向、轴向联合载荷,也可以承受纯径向载荷。串联配置只能承受一个方向轴向载荷。其它两种配置则可承受任一方向的轴向载荷。这种类型的轴承一般由生产厂商选配组合后成对提交给用户,安装后有预压过盈,套圈和钢球处于轴向预加载荷状态,因而提高了整组轴承作为单个支承的支承刚度和旋转精度。

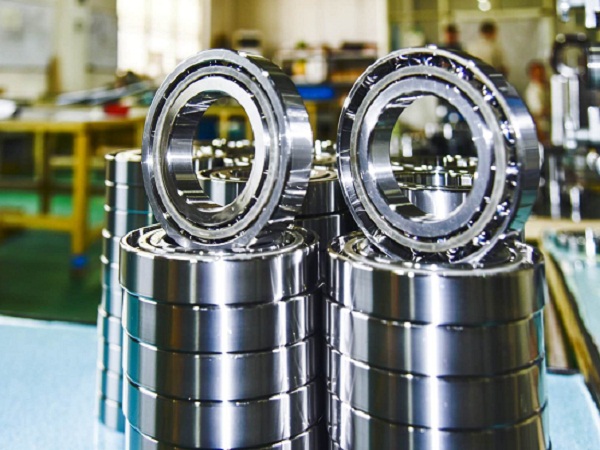

角接触球轴承

  二、角接触球轴承的基本性能


  1、角接触球轴承基本形状类似深沟球轴承,有一个套圈只有一个挡边,另一边为斜坡。与同内径规格的同系列深沟球轴承相比,不同之处在于保持架结构和装用钢球的数量多一点。

  2、角接触球轴承的保持架为实体形或冲压形,不需要铆钉。

  3、角接触球轴承的极限转速高于同尺寸的球轴承。

  4、除能承受径向载荷外,还可承受较大的单向轴向载荷,接触角愈大其可承受的轴向载荷和径向载荷之比值愈大。

  5、即使承受径向载荷的作用,也产生轴向分力,因此一般角接触球轴承都成对使用。

  6、两个或两个以上角接触球轴承成组使用时,能够获得承受双方向的轴向载荷,或增加单方向轴向载荷的承载能力。

  7、通过预加载荷能获得较大的刚性及长期保持轴承原始的旋转精度特性。

  8、角接触球轴承工作时,由于安装后轴向预载荷的作用,可以消除轴承内部间隙,这样相对地提高了轴承的旋转精度。

  以上就是角接触球轴承有哪些结构类型及其基本性能的相关内容介绍。通过上述内容可知,角接触球轴承结构类型多样,基本性能突出,有诸多使用优势,可应用于不同生产领域,因此角接触球轴承的应用广泛。伊川县中大精密轴承有限公司从事生产各类角接触球轴承,产品类型多样,性能优异,运行精度高,欢迎有需要的客户致电咨询。
